Représentation d'un pignon cylindrique à denture droite

Caractéristiques d'un pignon à denture droite
Cliquer ici

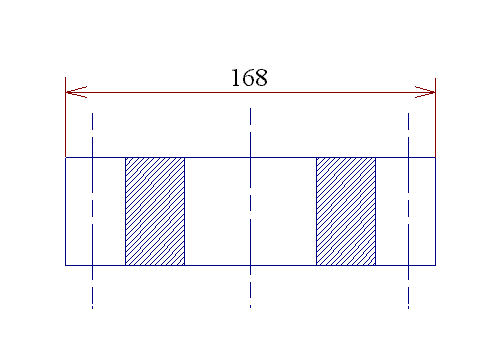

Soit l'image d'un pignon. Sachant que le module m vaut 4 mm, que le diamètre primitif d vaut 160 mm, que la longueur cotée représente le diamètre de tête, quelle est la formule qui va déterminer la valeur du diamètre de tête da ?

Solution

On remarque que 168 = 160 + 8.
Donc si m = 4, si d = 160, si da = 168,
alors     da = d + (2 x m).

Cliquer sur l'image pour continuer votre travail.

© 07/11/2000 by Claude HILICO.
