Représentation d'un pignon cylindrique à denture droite

Activité 3 :Caractéristiques d'un pignon à denture droite

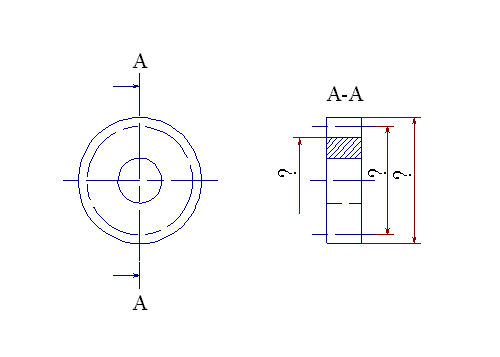

Un pignon est caractérisé par : des différents diamètres un nombre de dents nommé z un module (coefficient de grosseur de dent) nommé m Pour pouvoir dessiner un pignon, il faut connaître les dimensions de chaque diamètre. Chaque diamètre est calculé à partir d'une formule que nous allons essayé de rechercher. Cliquer sur l'image pour commencer votre recherche.
