Sur les documents DR7 et DR8, répondre aux questions ci-dessous :
- Combien existe t-il de fonctions ?
- Identifier chaque fonction ?
- Quels sont les processeurs de chaque fonction ?

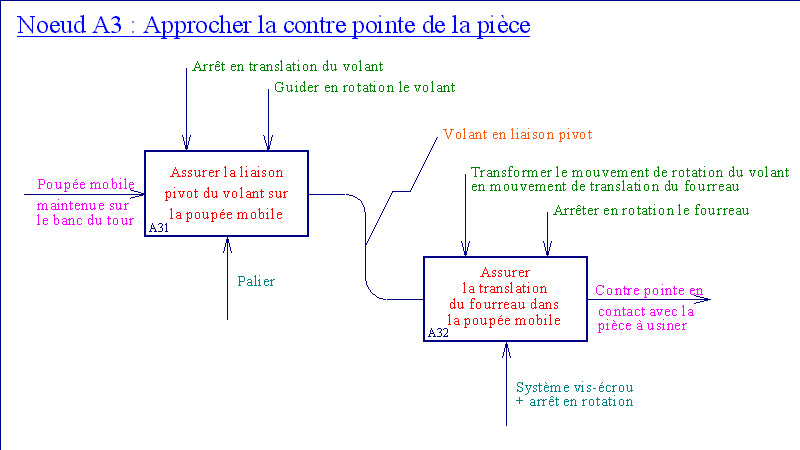

- Entourez en vert, sur votre plan d'ensemble, le système réalisant la fonction de la boite A31 ?
- Entourez en jaune, sur votre dessin d'ensemble, le système réalisant la fonction de la boite A32 ?
